SPORT & LUXURIOUS SHIFT KNOB
ゲート式オートマチックとマニュアル式の汎用シフトノブ

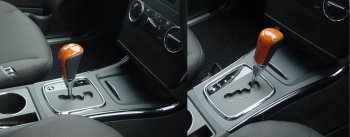

●デザインと高品位 model AD LX

●グリップに拘るスポーツ感性 atc SPRINT ST

●製品の対応とお取付けについて
 お取付けが可能なお車
★ゲート式タイプ(クロームキャップを使用)
 ※(ブラックキャップ使用の場合は純正シャフトφ12mmも取り付け可能)
純正シフトノブが取り外せ、純正シャフト径がφ8・φ10mmのお車です。
純正シフトノブのネジピッチは関係ありません。
TOYOTA・MAZDA・HONDA・DAIHATSU・M.BENZ ・・・ 等

★マニュアル式タイプ(ブラックキャップを使用)
純正シフトノブが取り外せ、純正シャフト径がφ10・φ12・φ14mmのお車になります。
純正シフトノブのネジピッチは関係ありません。


●STとLXの共通部品について
 各製品には、下記の部品が付属します。

1.クロームアンダーキャップ x 1個
2.ブラックアンダーキャップ x 1個
3.樹脂インナー x 3個(φ8-10・12・14mm)
4.固定ネジ x 9個 (M3 4mm長・6mm長・8mm長) ※8mm長は予備ネジ
5.固定ネジ用L型レンチ x 1個



※8mm長ネジは、4mm・6mmネジの代用として、先を削り長さを合わせ使用して下さい。
代用とは、固定していたネジ山の破損などの使用や、7mmの固定ネジが欲しい場合などにご使用下さい。

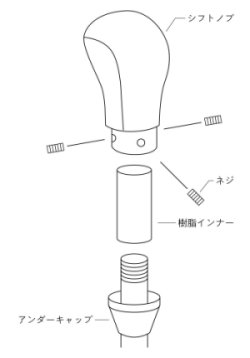

●製品の取り付け方法
 お取付け手順:

1.純正シフトノブを外す。

2.製品のアンダーキャップ(クロームかブラック)を純正シャフト内に落としておく。

3.純正シャフトのネジ径に合う、付属の樹脂インナーを固定する。
 ア)樹脂インナーの先端に数字(10・12・14)がある方が上部になります
 イ)樹脂インナーの固定はネジ式固定ではありません、樹脂インナーにネジを切っていく要領です。
 ウ)樹脂インナーは、製品を下記要領の3点をネジで固定した場合に、純正シャフトの上部が振らない様にするだけのパーツです。。

4.製品を純正シフトに被せるように差し込む。

5.製品本体を純正シャフト径に合う、付属のネジで固定する。
 ア)樹脂インナーの上からネジの固定をされない様注意下さい。
 イ)固定の3点のネジは、直接純正シャフトに固定して下さい。
   ※樹脂インナーの上からネジ固定されると、緩みなどにより操作に支障をきたす場合あり危険です。

6.アンダーキャップを固定された製品本体に固定する。

※アンダーキャップは製品本体にネジ固定されますので、純正シャフトが製品インナー径に対して真ん中でないと固定が出来ませんので、
  丁寧に位置を確かめ製品本体を固定して下さい。
※取り付け作業時にアンダーキャップを落としておく為に、製品本体の固定位置から下に30mmほどのスペースを確保して下さい。
※製品の固定後に必ず、各ポジションでシフトノブが機能しているか確認をして下さい。
  特に製品を下目に固定された場合に、Pレンジ及び1レンジで、製品本体が、シフトノブのベース部分に接触する場合ありますのでご注意下さい。
※製品固定後は、操作により固定ネジの緩みが発生する場合がありますので、随時増し締めをおこなって下さい。
  (付属のL型レンチ・余りネジは、車内に保管管理の上、増し締め時などに作業がおこなえる様に努めて下さい)


◆製品のインナーの深さは約85mmになりますので、純正シャフトが120mm以上の場合は製品の固定位置が
上部になる場合があります。
又、逆に純正シャフトが100mm前後の短い場合は、製品の固定位置が純正シャフトの上目に固定頂く事になり、
付属の樹脂インナーの下部分を、固定ネジにかからない様に、カットが必要な場合があります。
(樹脂インナーのカットは、カッター等でおこなえます、作業時は手などにご注意下さい)
製品の固定位置は、自由度がありますので希望位置に固定頂く事になります。

◆付属のネジの使用
 ★純正シャフトがφ8・10mmの場合は、6mmネジを使用して下さい。
  ※純正シャフトがφ8mmの場合は、予備8mmネジの先を削り7mm長にされて使用頂くと、よりしっかり固定が可能です。
 ★純正シャフトがφ12・14mmの場合は、4mmネジを使用して下さい。
